Comhla Liathróid Flange Dhá Phíosa: Prionsabail Struchtúracha, Rialacha Suiteála agus Teorainneacha Feidhmchláir

Eascraíonn formhór na dteipeanna agus na n-earráidí roghnóireachta ar an láthair i gcórais sreabháin thionsclaíocha as tuiscint dhromchlach ar shaintréithe comhla. Féachann go leor cleachtóirí innealtóireachta ar chomhlaí liathróid flange dhá phíosa mar ghnáth-chomhpháirteanna ar-uaire, gan aird a thabhairt ar a gcomhbhabhtáil struchtúrach, teorainneacha brú-iompartha agus loighic suiteála gné dhílis. I gcomparáid le comhlaí liathróid aon-phíosa nach bhfuil friotaíocht brú agus comhlaí liathróid trí phíosa le costais chothabhála arda, seachadann comhlaí liathróid flange dhá phíosa an chothromaíocht is fearr de neart struchtúrach, éifeachtúlacht costais agus cobhsaíocht oibriúcháin le haghaidh feidhmeanna tionscail ghinearálta. Mar sin féin, tagann a dhearadh struchtúrach uathúil le teorainneacha suiteála soiléire agus coinníollacha oibre is infheidhme. I bhformhór na gcásanna, ní bhíonn lochtanna coitianta ar nós sceitheadh, jamming agus damáiste don chomhlacht comhla mar gheall ar shaincheisteanna cáilíochta an táirge, ach suiteáil míchuí agus coinníollacha oibre mímheaitseála. Briseann an t-alt seo ranganna teagaisc bunúsacha ilroinnte agus steiréitíopaí tionscail. Déanann sé anailís dhomhain ar chomhlaí liathróid flange dhá phíosa ó bhunús struchtúrach, loighic suiteála ingearach agus cothrománach, treoirlínte oibríochta caighdeánach, cásanna iarratais toirmiscthe agus ceisteanna coitianta, ag soláthar tagairtí praiticiúla agus gairmiúla do dhearadh píblíne, suiteáil réimse agus cothabháil laethúil.

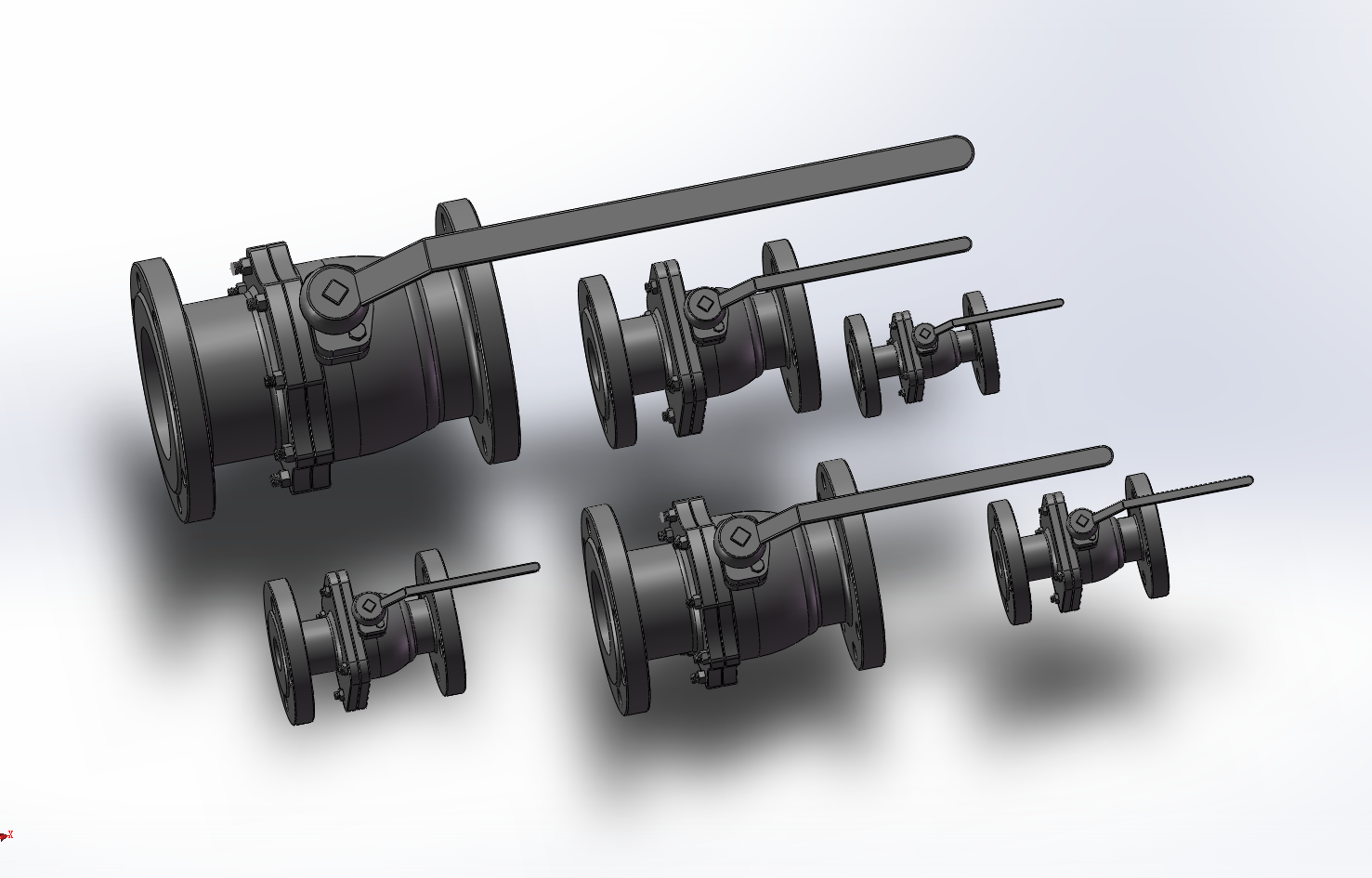

1. Cad is Comhla Ball Flange Dhá Phíosa ann?

Gnéithe comhla liathróid flange dhá phíosa comhlacht comhla scoilte dhá-alt agus struchtúr nasc flange comhtháite. Tá sé cóimeáilte ag príomhchorp comhla agus boinéad, ceangailte le boltaí ard-neart, agus feistithe le comhpháirteanna inmheánacha beachtas lena n-áirítear liathróidí, suíocháin comhla agus tionóil séalaithe gas. Ag áitiú lárionad idir comhlaí liathróid aon-phíosa agus trí phíosa, feidhmíonn sé mar chomhla caighdeánach príomhshrutha don innealtóireacht shibhialta, don tionscal éadrom, d'innealtóirí ginearálta ceimiceacha agus sreabhán bardasach. Cuireann go leor innealtóirí mearbhall ar na trí chineál comhlaí liathróide mar gheall ar easpa tuisceana dhomhain ar a gcomhbhabhtáil struchtúrach. Tá comhlaí liathróid aon-phíosa ar chostas íseal le struchtúir réitigh dhílis ach friotaíocht brú teoranta agus beagnach aon chothabháil. Tacaíonn comhlaí liathróid trí phíosa le díchóimeáil inlíne agus le hathsholáthar comhpháirteanna, atá oiriúnach do dhálaí oibre crua ach le costais iomlána níos airde. Líonann an dearadh dhá phíosa bearna an mhargaidh go foirfe. Coinníonn sé tightness iontaofa agus rigidity struchtúrach comhlaí scoilte, déanann sé suas le haghaidh locht brú na comhlaí lárnacha, agus seachnaíonn sé struchtúr casta dí-áitithe comhlaí trí phíosa. Maidir le suíomh innealtóireachta, ní comhla ghairmiúil é do dhálaí foircneacha oibre, ach réiteach caighdeánaithe agus éifeachtach ó thaobh costais don chuid is mó de na córais sreabhán ginearálta. Ag luí le huisce, ola, gás traidisiúnta agus meáin lag creimneach, clúdaíonn sé gráid brú ó PN16 go PN40. Le hoibriú cobhsaí agus rátaí teip íseal, tá sé an-oiriúnach do phíblínte caighdeánaithe a dteastaíonn oibriú leanúnach fadtéarmach agus cothabháil neamhchoitianta orthu.

2. An féidir comhla liathróid flange dhá phíosa a shuiteáil go hingearach?

Tá suiteáil ingearach comhlaí liathróid flange dhá phíosa ina ábhar conspóideach i dtógáil tionsclaíoch le fada. Tá an chonclúid phraiticiúil soiléir: tá suiteáil ingearach indéanta ach níl sé infheidhme go huilíoch, le srianta dochta ar choinníollacha oibre agus modhanna suiteála, atá ar cheann de na pitfalls ar an láthair is mó a bhfuiltear ag súil leo. Difriúil ó chomhlaí seiceála atá ag brath ar dhomhantarraingt, bíonn comhlaí liathróid dhá phíosa ag brath ar shéalú suíochán comhla réamh-teannuithe agus rothlú liathróid chun oscailt agus dúnadh a bhaint amach. Go teoiriciúil, tá suiteáil chothrománach agus ingearach araon inghlactha ó thaobh struchtúir de. Mar sin féin, amplifies gléasta ingearach rioscaí ceilte ar nós dríodrú mheán agus diall strus gas, bonn díreach cobhsaíocht ina saothraítear rónta agus seirbhíse life.Vertical suiteáil oibreacha breá le haghaidh na meáin ghlan lena n-áirítear uisce íon, uisce soiléir agus gás traidisiúnta faoi teocht gnáth agus brú íseal, gan aon tionchar ar chobhsaíocht oibriúcháin. Maidir le meáin ina bhfuil dríodar, cáithníní soladacha, slaodacht ard nó criostalú éasca, ní mholtar suiteáil ingearach. Socróidh neamhíonachtaí go leanúnach ag bun an chomhlachta comhla ingearach, ag caitheamh an dromchla suíocháin chomhla beachtas agus ina chúis le jamming liathróid, sceitheadh ​​micrea agus lascadh mímhaiseach - is annamh a fheictear fadhbanna i gcomhlaí atá suiteáilte go cothrománach. Caithfidh rothaí láimhe agus actuators aghaidh a thabhairt suas nó taobh. Mar thoradh ar shuiteáil anuas bíonn carnadh iarmharach meánach agus eisíontais sa limistéar pacála gas, rud a fhágann creimeadh de réir a chéile, sceitheadh ​​seachtrach agus contúirtí i bhfolach neamh-inchóirithe.

3. Treoirlínte Suiteáil Croí maidir le Comhlaí Ball Flange Dhá Phíosa

Tá níos mó ná 80% de theipeanna comhla céim déanach mar thoradh ar shuiteáil neamhchaighdeánach seachas lochtanna cáilíochta. Díríonn suiteáil ghairmiúil ar strus píblíne, diall séalaithe agus rioscaí tionchair mheánacha a dhíchur, in ionad na poill bolt agus na scriúnna a ailíniú go simplí. Seo a leanas treoirlínte oibríochta croí-fhíoraithe allamuigh.

3.1 Réamhchóireáil Phíblíne chun Scríobadh Folaithe a Sheachaint

Glan agus sruthlaigh an píblíne ar fad go críochnúil roimh an suiteáil chun slaig táthú, meirge, smionagar gearrtha agus cáithníní crua eile a bhaint. Glacann suíochán comhla comhlaí liathróid dhá phíosa struchtúr séalaithe scátháin ard-chruinneas. Beidh neamhíonachtaí crua beag bídeach ina chúis le scratches do-aisiompaithe agus sceitheadh ​​buan micrea, arb é an phríomhchúis le teip gearrthéarmach comhlaí nua.

3.2 Ailíniú Flange Nialais-Strus

Ná tarraing ná fáisc go héigeantach píblínte chun poill feire a ailíniú. Tá an comhlacht comhla docht dhá phíosa seans maith go micrea-dífhoirmiú faoi strus éigean. Nuair a athraíonn brú an chórais, beidh an comhlacht comhla dífhoirmithe ag fulaingt teip séalaithe nó fiú scoilteadh. Cinntigh feistiú nádúrtha dromchlaí flange agus socrúchán gasket lárnaithe le haghaidh dáileadh brú aonfhoirmeach.

3.3 Trasnánach agus Géarú Boltaí de réir a chéile

Dún na boltaí flange go trasnánach agus i gcéimeanna éagsúla in ionad taobh amháin a ghéarú go hiomlán ag an am céanna. Is cúis le comhbhrú neamhshiméadrach strus gasket neamhchothrom agus dífhoirmiúchán micrea-flange, rud a fhágann fadhb choitianta ar an láthair: gan aon sceitheadh ​​faoi bhrú íseal ach púscadh soiléir faoi bhrú ard.

3.4 Tástáil Brú Lán-Stróc Tar éis Suiteáil

Ná cuir an comhla i ngníomh foirmiúil díreach tar éis a shuiteáil. Déan tástálacha brú faoi stáit lánoscailte agus lándúnta araon chun feidhmíocht séalaithe a fhíorú agus seiceáil le haghaidh lochtanna greamaithe nó greamaithe de bharr strus, ag fáil réidh le rioscaí féideartha roimh ré.

3.5 Leor Spás Oibriúcháin agus Cothabhála a Chur in áirithe

Cuir imréiteach leordhóthanach in áirithe thart ar ghais na comhla, ar na rothaí láimhe agus ar actuators leictreacha nó aeroibrithe. Cuirfidh spás blocáilte bac ar oibriú lasctha laethúil agus gnáthchothabháil níos déanaí.

4. Cásanna Suiteála atá Toirmiscthe go docht

Cé go bhfuil cobhsaíocht uilíoch agus buntáistí costais ag comhlaí liathróid flange dhá phíosa, tá teorainneacha struchtúracha bunúsacha acu. Beidh caitheamh dochúlaithe mar thoradh ar fheidhmiú míchuí i gcásanna sonracha agus guaiseacha sábháilteachta féideartha, ar tabús soiléire innealtóireachta iad.

4.1 Línte Táirgthe Leanúnacha a dteastaíonn Cothabháil Minic uathu

Ní féidir leis an struchtúr bolted dhá phíosa tacú le hathsholáthar inlíne na gcodanna caitheamh inmheánacha. Nuair a bheidh suíocháin comhla nó rónta caite amach, ní mór an comhla iomlán a bhaint agus an píblíne a dhícheangal le haghaidh cothabhála. Níl sé infheidhme maidir le cásanna táirgthe leanúnacha 24 uair an chloig a éilíonn glanadh rialta agus athsholáthar páirteanna, áit a bhfuil comhlaí liathróid trí phíosa an t-aon rogha inmharthana.

4.2 Coinníollacha Oibre le Meáin Cháithníneacha, Chriostalacha nó Ardshlaodachta

Murab ionann agus comhlaí trí phíosa a thacaíonn le díchóimeáil agus glanadh tapa, ní féidir comhlaí dhá phíosa a dhíchóimeáil go héasca chun taiscí inmheánacha a ghlanadh. Cuirfidh oibriú fadtéarmach le meáin eisíonta faoi deara scríobadh dromchla ina saothraítear rónta leanúnach agus jamming liathróid, ag méadú go géar ar an dóchúlacht go dtarlóidh teip.

4.3 Píblínte le Casúr Uisce Tromchúiseach agus Athruithe Coitianta Brú

Tá friotaíocht tionchair níos ísle ag an struchtúr scoilte dhá phíosa i gcomparáid le comhlaí lárnacha agus comhlaí trí phíosa treisithe. Déanfaidh tionchar casúr uisce arís agus arís eile agus athruithe brú ollmhóra na boltaí ceangail a scaoileadh agus an fórsa réamh-géaraithe séalaithe a mhaolú, rud a fhágann go mbeidh meánsceitheadh ​​​​marthanach ann.

4.4 Rialú Fadtéarmach um Throttáil

Tá comhlaí liathróid flange dhá phíosa deartha go dian le haghaidh rialú ar-uaire seachas seirbhís smeartha. Cuirfidh oibríocht leath-oscailte fadtéarmach faoi deara sciúradh meánach ardluais ar an suíochán comhla, ag caitheamh go tapa ar an gciseal séalaithe scátháin agus ina chúis le sceitheadh ​​do-aisiompaithe. Ní cheadaíonn sé ach coigeartú sreafa meandarach, ní sracaireacht leanúnach.

4.5 Suiteáil Neamhchaighdeánach i gCásanna a Phléascann Cruthúnas

I gcás meán inadhainte agus pléascach, má fhágtar feistí díothaithe statacha ar lár nó má shuiteáiltear gais anuas beidh carnadh statach agus sil-leagan meánach ann, rud a fhágfaidh rioscaí tromchúiseacha pléascadh agus dóiteáin.5. Ceisteanna Coitianta Maidir Dhá Phíosa

5. Ceisteanna Coitianta Maidir le Suiteáil Comhla Ball Flange Dhá Phíosa

C1: Cén modh suiteála a sheachadann saol seirbhíse níos faide, ingearach nó cothrománach?

Maidir le meáin ghlan gan aon eisíontais, níl mórán tionchar ag staidiúir suiteála ar shaol na seirbhíse. I gcás meáin atá seans maith le dríodar, tá suiteáil chothrománach i bhfad níos cobhsaí. Seachnaíonn sé go héifeachtach sil-leagan eisíontas inmheánach agus laghdaítear caitheamh an dromchla séalaithe, rud a fhágann gurb é an réiteach is fearr le haghaidh coinníollacha oibre casta.

C2: Cén fáth a bhfuil comhlaí sceitheadh ​​ach amháin faoi bhrú ard ach ní brú íseal tar éis a shuiteáil?

Níos mó ná 90% de na teipeanna den sórt sin is cúis le géarú bolt míchothrom, fritháireamh gasket agus strus píblíne gan scaoileadh. Tá diallais struchtúracha neamhshuntasach faoi bhrú íseal ach aimplithe faoi bhrú ard, rud a fhágann go bhfuil teip ina saothraítear rónta. Is féidir an fhadhb a réiteach trí boltaí a athcheangal go trasnánach agus deireadh a chur le strus píblíne.

C3: An féidir le comhlaí liathróid flange dhá phíosa actuators uathoibríoch a mheaitseáil?

Tá. Tá comhlaí liathróid flange dhá phíosa caighdeánach ard-ardán comhoiriúnach go hiomlán le gníomhaithe leictreacha agus aeroibrithe. Tacaíonn siad le cianrialú uathoibríoch agus is roghanna costéifeachtacha iad do phíblínte sreabháin uathoibrithe.

C4: Cad is cúis le jamming comhlaí nua-shuiteáilte?

I measc na gcúiseanna coitianta tá scratches dromchla ina saothraítear rónta ó neamhíonachtaí píblíne, micrea-dífhoirmiú de bharr ailíniú flange éigean, agus easpa oibríochta trialach faoisimh brú. Is gnáthearráidí suiteála iad seo seachas fadhbanna cáilíochta táirgí.

C5: Conas a roghnú idir comhlaí liathróid flange dhá phíosa agus trí phíosa?

Roghnaigh comhlaí liathróid dhá phíosa le haghaidh coinníollacha oibre traidisiúnta le minicíocht íseal cothabhála agus éilimh rialaithe costais. Roghnaigh comhlaí liathróid trí phíosa le haghaidh timpeallachtaí creimneach crua, meáin atá salach go héasca agus córais táirgthe leanúnacha a éilíonn cothabháil inlíne. Níl barraíocht iomlán idir an dá rud — oiriúnacht bunaithe ar chás amháin.

Conclúid

Is é an luach lárnach innealtóireachta atá ag comhlaí liathróid flange dhá phíosa ná a n-inoiriúnaitheacht den scoth don chuid is mó de chásanna sreabhach tionsclaíochta ginearálta. Le struchtúr cobhsaí, feidhmíocht aibí agus costais inrialaithe, tá siad tar éis éirí ina gcomhpháirteanna bunúsacha agus lárnacha de phíblínte tionsclaíocha nua-aimseartha. Cuirtear an chuid is mó de na teipeanna comhla i leith neamhréir riochta oibre agus suiteáil neamhchaighdeánach, seachas lochtanna táirge dúchasacha. Cuidíonn tuiscint críochnúil ar a chomhbhabhtáil struchtúrach, teorainneacha suiteála agus taboos feidhmchláir le hinnealtóirí botúin suiteála steiréitíopaithe a sheachaint, cobhsaíocht oibriúcháin fhadtéarmach a uasmhéadú, costais chothabhála iomlána a laghdú, agus oibriú sábháilte, éifeachtach agus inbhuanaithe na gcóras sreabhán tionsclaíochta a bhaint amach ar deireadh.
